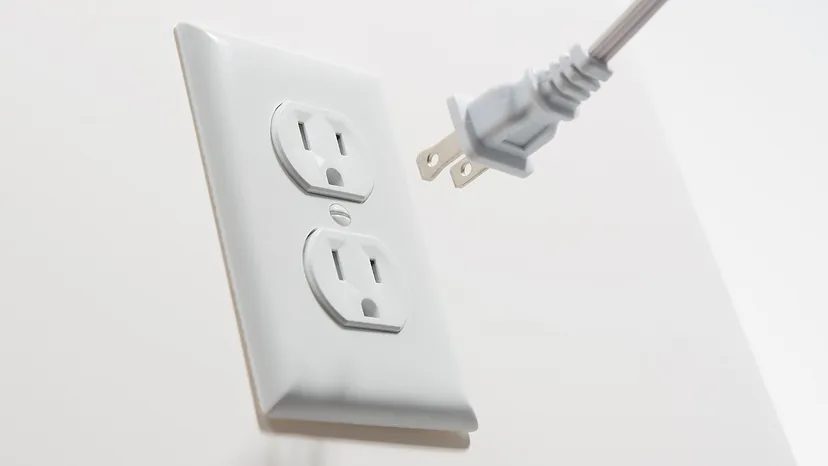

Подивіться на задній бік своєї долоні. Найімовірніше, ви про це не думаєте. Тепер подивіться на стандартну настінну розетку на 120 вольт у США. Там є два вертикальні пази та круглий отвір під ними. Лівий вертикальний паз трохи більший за правий. Цей лівий паз – це нуль (нейтраль). Правий – це фаза (живий провід). Круглий отвір – це заземлення.
Все звучить просто, але логіка, яка стоїть за цим, не дозволяє вашій оселі перетворитися на пожежну небезпеку, а вас — на статистику.
Як насправді замикається ланцюг
Електрика не просто існує у вилці. Воно тече. У батареї струм рухається від одного виведення до іншого. У стіні потужність переміщається від паза фази до паза нейтралі. Коли ви підключаєте тостер або лампу, пристрій створює міст. Струм входить через штир фази, виконує роботу (нагріває спіралі, обертає двигун, запалює нитку розжарювання) і повертається через штир нейтралі.
Без цього шляху нічого не відбудеться.
Уявіть, що ви замінили ту лампочку на товстий суцільний провід, що безпосередньо з’єднує пази фази та нейтралі. Опір немає. Обмежень немає. Неймовірна кількість струму намагається ринути через цей провід. Автоматичний вимикач у вашому щитку миттєво виявляє стрибок. Він спрацьовує. Живлення відключається. Вимикач не зламався; він спрацював так само, як і було задумано. Він зупинив дроти всередині ваших стін від плавлення та займання.
Чому у вас є два зворотні шляхи
Ось частина, яка збиває людей з пантелику. Нуль і заземлення фактично є одним і тим же у щитку. Обидва дроти від кожної розетки у вашому будинку повертаються до однієї і тієї ж точки заземлення. То навіщо ж тримати обоє?
Тому що вони виконують різні функції на шляху.
Нуль повертає струм до джерела у нормальних умовах. Заземлення нічого не робить, коли все працює правильно. Воно просто лежить там, готове до дії.
Більшість приладів із металевим корпусом використовують вилку з трьома штирями. Сюди входить і ваш комп’ютер, навіть якщо пластиковий корпус, якщо внутрішній блок живлення металевий. Металева оболонка пристрою безпосередньо підключена до штиря заземлення.
Припустимо, провід відходить усередині цього металевого корпусу. Якщо провід, що відірвався, стосується корпусу, і це провід фази, то весь корпус стає під напругою. Торкніться його, і ви пропустите повну напругу через ваше тіло.
Але якщо корпус заземлений, електрика від цього дроту, що відірвався, тече прямо в землю. Струм різко зростає. Автомат спрацьовує. Прилад перестає працювати. У вас виходить тостер, що не працює, і легке роздратування. У вас не відбувається серцевий напад.
Небезпека «обманної вилки»
Ви можете зрізати третю штирь. Ви можете придбати адаптер, який дозволяє підключити пристрій із трьома штирями до розетки із двома пазами. Пристрій увімкнеться. Світло спалахне. Обігрівач грітиме.
Ви щойно прибрали страхову сітку.
Якщо цей внутрішній провід вийде з ладу, шлях до землі не буде. Струм не зможе піти нікуди, окрім як через вас. Використання адаптера заземлення – це не дрібна незручність; це пряме видалення захисту від ураження електричним струмом. Це ставить під загрозу вас, ваш будинок та ваше обладнання.
Короткі відповіді на часті запитання про виделки
Двоконтактні розетки законні?
Так. Існуючі двоконтактні розетки дозволені Національним електротехнічним кодексом. Ви навіть можете замінити одну на іншу двоконтактну розетку, якщо в ланцюзі немає заземлення.
Навіщо ми використовуємо вилки з трьома штирями?
Щоб захистити користувачів приладів із металевим корпусом. Третій штир підключає металевий корпус до землі, забезпечуючи безпечний шлях для електрики, що блукає, щоб воно спрацювало на автоматичний вимикач, а не пройшло через людину.
Чи можна зрізати третій штир?
Фізично, так. Функціонально ви відключаєте критично важливу функцію безпеки. Прилад працює, але ви наражаєтеся на ризик ураження струмом, якщо відбудеться внутрішня несправність.
Чи безпечні адаптери для вилок?
Ні. Адаптери заземлення видаляють захисну функцію заземлення. Вони не рекомендуються для регулярного використання.
Які дроти підключаються до яких контактів?
– Нуль (лівий паз): Білий провід підключається до срібної гвинтової клеми.
– Фаза (правий паз): Чорний провід підключається до латунної гвинтової клеми.
– Заземлення (нижній паз): Зелений провід підключається до зеленої гвинтової клеми.
Контакт заземлення – це не просто зайвий пластик. Це різниця між автоматом, що спрацював, і смертельним ударом струмом. Тримайте його на місці.
